Intellectual Property

IP-Core-Module für FPGAs

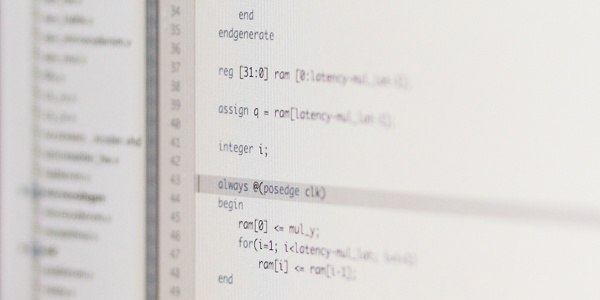

Intona bietet einzigartige Module für die digitale Audiosignalverarbeitung und die Übertragung von Multimediadaten. Die IP-Cores wurden bereits erfolgreich in realen Geräten mit Xilinx Spartan-, Artix- und Kintex-FPGAs eingesetzt. Einige Module wurden auch auf Lattice ECP5 mit der Open-Source-Toolchain Yosys/Nextpnr eingesetzt. Alle Module sind in Verilog geschrieben.

Asynchronous Sample Rate Converter

Extrem geringe Latenz, geringer Ressourcenbedarf

32 Audiokanäle pro Durchlauf
24 Bit Festkomma
Eingangsabtastrate 30 bis 230 kHz
Ausgangsabtastrate 30 bis 230 kHz
< -135 dB THD+N typisch
geeignet als Ersatz für den CS8422
branchenweit geringste Latenz (0,3 ms problemlos möglich)
geringster Ressourcenbedarf: 32 Kanäle in XC6SLX4, 96 in SLX9, 224 in SLX16
belegte Spartan-6-Slices: 430 für 32 Kanäle, 510 für 64 Kanäle
Benutzerhandbuch: HTML PDF

Lattice-Ladder-IIR-Filter

Geringste Verzerrung, analoger Charakter

32, 40, 48 oder 64 Bit Gleitkomma
acht Kanäle à 20 Filter (32 bei FPGAs der 7er-Serie) oder
sechzehn Kanäle à 10 Filter (16 bei FPGAs der 7er-Serie)
kaskadierbar
Filtertypen (Auszug): parametrischer EQ, Kuhschwanz-EQ (Shelving), Tief-/Hoch-/Allpassfilter
weniger Rekursion als die Direktform (wenn auch komplexer)
getrennte Koeffizienten für Q und F_c
präzise Quantisierung der Rückkopplung: hervorragende Bitausnutzung auch bei niedrigen Signalfrequenzen und hohen Abtastraten
sehr geringe Verzerrung und analoger Klang
vier Module (= 640 Filter) passen problemlos in einen XC3S500E
einfache Busschnittstelle zum Laden der Koeffizienten
Koeffizientenberechnung LUT-basiert oder über separate MCU (C-Code wird mitgeliefert)
höchste Stabilität auch in modulierten Systemen wie VCF
branchenweit geringstes Quantisierungsrauschen

True-RMS-Kompressor/Limiter

plus Peak-Limiter ohne Verzögerung

32, 40, 48 oder 64 Bit Gleitkomma
Parameter: Threshold (dB_FS), Attack (ms), Release (ms), Knee (dB), Crest (dB)
ausgefeilter Peak-Limiter mit garantiertem Spannungsschutz
sechzehn Kanäle mit einer Latenz von nur einem Sample bei 96 kHz
einfache Busschnittstelle zum Laden der Koeffizienten
Koeffizientenberechnung über separate MCU (C-Code wird mitgeliefert)
ideale Ergänzung zum Lattice-Ladder-Core

I2S/TDM Transceiver

Sehr geringer Ressourcenbedarf

spart 90% der Flipflops gegenüber herkömmlicher Seriell-Parallel-Wandlung

Ethernet Transceiver MAC

Medientransport mit geringer Latenz

verbindet UDP-Pakete direkt mit FPGA-Ressourcen
deterministische Latenz, keine externen Puffer nötig
Linux-Kernel-Treiber verfügbar

Gigabit Ethernet Transceiver MAC

Geringer Ressourcenbedarf

PTP-Hardware-Zeitstempel
AVB-Ready
Linux-Kernel-Treiber verfügbar

Gigabit AVB Endpoint

Audio Video Bridging

bis zu 420 Audiokanäle
Taktrückgewinnung oder ASRC mit geringer Latenz
benötigt eine MCU (Microblaze, ARM, Risc-V) für Verwaltungsaufgaben
Linux-basierte Steuerungssoftware

Präzise Lin/Log-Funktionen

log₁₀(x) und 10^x

32 Bit Gleitkomma
extrem geringer Ressourcenbedarf
40 Millionen Operationen pro Sekunde bei 120 MHz auf Spartan
80 Millionen Operationen pro Sekunde bei 240 MHz auf der 7er-Serie
Standardabweichung kleiner als 0,01dB

AES67-Audio-Streaming-Endpunkt

Projektname: AVALOT

empfängt Streams mit beliebig vielen Kanälen und wählt 1..4 davon zur Wiedergabe aus
optionales Senden eines Streams
Taktrückgewinnung über interne PLL
optionales Upsampling auf 96k
JSON-basierte API über UDP und seriellen UART
enthält eine kompakte RISC-V-Soft-MCU
Referenzimplementierung für ECP5 mit Yosys/Nextpnr

JSON Parser

Ein einfacher JSON-Parser. In C geschrieben, geeignet für den Embedded-Einsatz. Er ist vor allem klein und kompakt, dabei aber voll funktionsfähig und einfach zu verwenden.

Außerdem bietet er eine minimale Fehlerberichterstattung. Der Schwerpunkt liegt auf Korrektheit, geringer Codegröße, wenigen Abhängigkeiten und einfacher Bedienung.

Der JSON-Parser ist als Open-Source-Software auf GitHub verfügbar.
